1.设备使用电源要求：
◆ 输入电压：单项 AC220V±10%
◆ 频率：50/60Hz
◆ 相数：单项三线制（L-N-PE)
◆ 电压分辨率：1V
◆ 输出电压波形分辨率≤5%
2.静电放电的起因：
静电放电的起因有摩擦起电、接触分离起电、感应起电、传导起电等多种，但IEC61000-4-2 主要描述在低度情况下，通过摩擦等因素，使人体积累了静电，当带有静电的人在与设备接触的过程中，就可能产生静电放电。1.3、测试目的：
静电放电现象是模拟：在低湿度条件下，带电的人体直接触摸电子设备对设备放电，产生的对设备的影响（直接放电）；和在触摸临近设备时产生放电对所关心设备的影响（间接放电）。
3.产品介绍：
ESD61002TA触摸式静电放电发生器产品完全符合或超过国际标准IEC 61000-4-2和国家标准GB/T17626.2的要求，主要用于评定电子电器产品静电放电抗扰度能力。无论在外观上，还是在性能指标上，都是可以与国外同类产品媲美的电磁兼容测试设备。
4.产品特点：
▲ 7.0触摸屏显示，内置环境温湿度显示；
▲ 符合 IEC61000-4-2 和 GB/T17626.2 标准的要求；
▲ 为评定电气和电子设备经受静电放电时的性能提供一个判据；
▲ 液晶显示，智能控制，使用进口程控高压电源，可靠性好；
▲ 内置国际标准等级参数 ,内置一键编程模式，体积小，操作方便；
▲ 使用简单，无需注意操作顺序（有软件保护）；
▲ 可以非常方便地更换阻容套件，以满足不同标准的试验要求。
5.产品图片：
6.技术参数：
|
型号
|
ESD61002TA
|
|
输出电压
|
0.2～±20kV
|
|
输出电压极性
|
正 / 负
|
|
放电电容
|
150PF
|
|
放电电阻
|
330Ω
|
|
放电电流上升时间
|
0.6 ～ 1ns
|
|
静电保持时间
|
>5s
|
|
工作形式
|
放电时间间隔可以设置在 0.05 ～ 99.99s 之间，可满足各种操作方式，如 20PPS 放电； 设置值小于 0.05s 时，是单次放电
|
|
放电次数设定
|
1 ～ 9999 或无限次
|
|
放电形式
|
接触放电
|
|
空气放电
|
|
放电次数
|
可预设置 1-9999 次或无限次
|
|
触发方式
|
1.自动 2.手动 3.电压自动渐升 扫描
|
|
设备工作电源
|
AC220V ± 10%,50 Hz
|
|
环境温度
|
15 ℃ -35 ℃
|
|
主机尺寸，重量
|
350×360×175 mm 10kg
|
7.实验配置：标准静电放电实验环境ESD-DESK

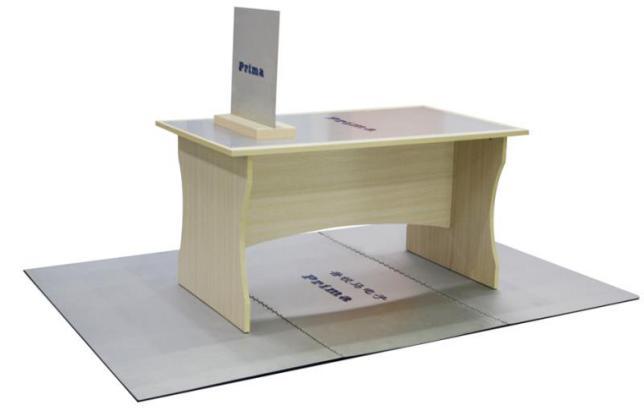

静电放电实验桌是为静电放电试验而专门设计的试验装置，符合IEC61000-4-2和GB/T17626.2标准，也可以用于脉冲群和衰减振荡波的抗扰度试验。
标准静电放电实验桌规格：
|
台式设备
|
|
① 试验台(1600×800×800mm)
|
|
②参考接地板(2700×1800×1.5mm)
|
|
③垂直耦合板(500×500×1.5mm)
|
|
④水平耦合板(1600×800×1.5mm)
|
|
⑤绝缘衬垫
|
|
⑥带电阻的电缆线（470kΩ*2）
|
这套试验配置是针对静电放电试验专门设计的，符合IEC61000-4-2和GB/T17626.2标准的要求，对提高静电放出 电试验的重复性和可比性有重要作用。根据被试设备不同，静电放电试验有台式和落地两种配置，ESD-DESK则是两种配置的组合。本配置还可以用于脉冲群和衰减振荡波的抗扰度试验。
静电放电抗扰度试验配置示意图：

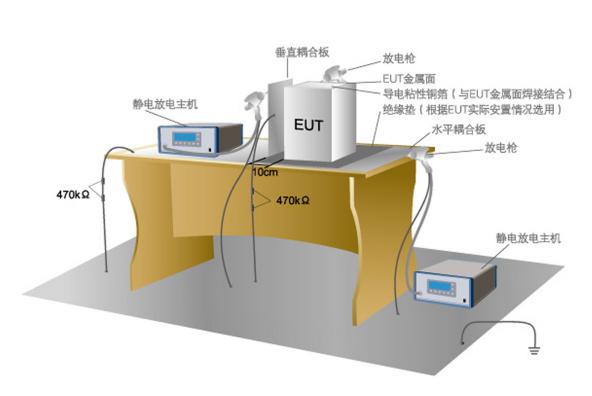

台式设备试验配置示意图

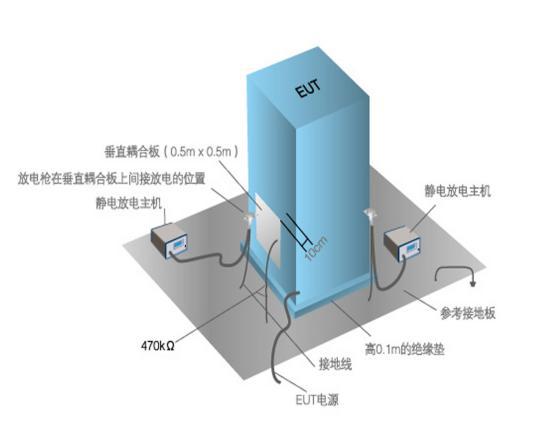

落地式设备试验配置示意图
